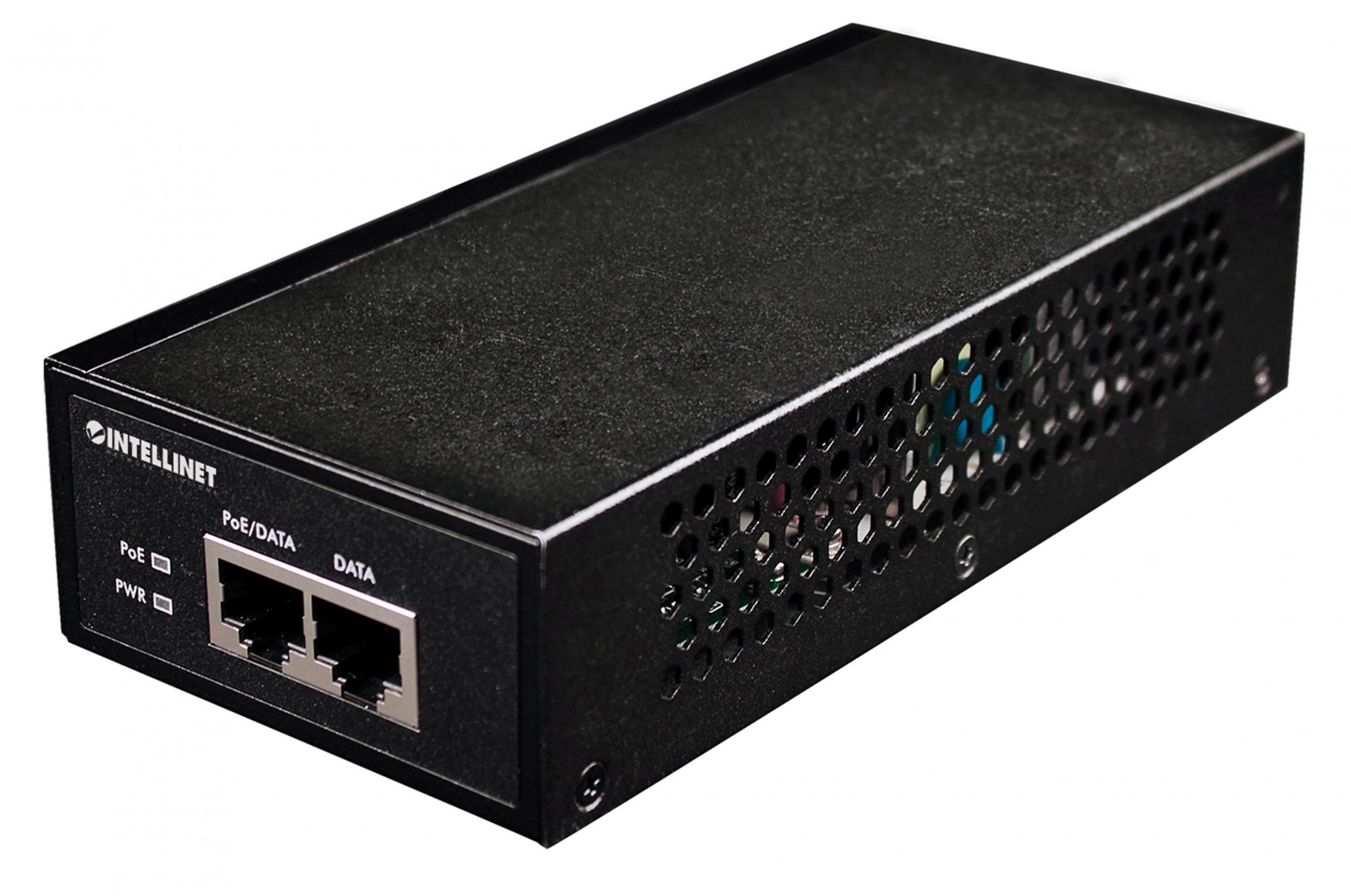

Intellinet Iniettore Gigabit High-Power PoE+

Description

• Risparmia tempo e denaro, sistema che unisce dati e alimentazione in un unica periferica via Lan
• Uscita alimentazione fino a 30 Watt
• Supporta tutte le periferiche IEEE 802.3at e IEEE 802.3af conformi PoE (punti di accesso e ponti wireless LAN, telefoni VoIP (Voice over Internet Protocol), telecamere IP per videosorveglianza)
• Supporta rilevamento IEEE 802.3at/af e corto circuito, protezione contro sovracarico e alto voltaggio

standard

• IEEE 802.3af (Power over Ethernet)
• IEEE 802.3at (High-Power PoE+ Power over Ethernet)
• IEEE 802.3 (10Base-T Ethernet)
• IEEE 802.3ab (Gigabit Ethernet)
• IEEE 802.3u (100Base-TX Fast Ethernet)

Informazioni generali

• Supporta:

– 100Base-TX Cat5 UTP/STP RJ45, 8 pin

– 1000Base-T Cat5e UTP/STP RJ45, 8 pin

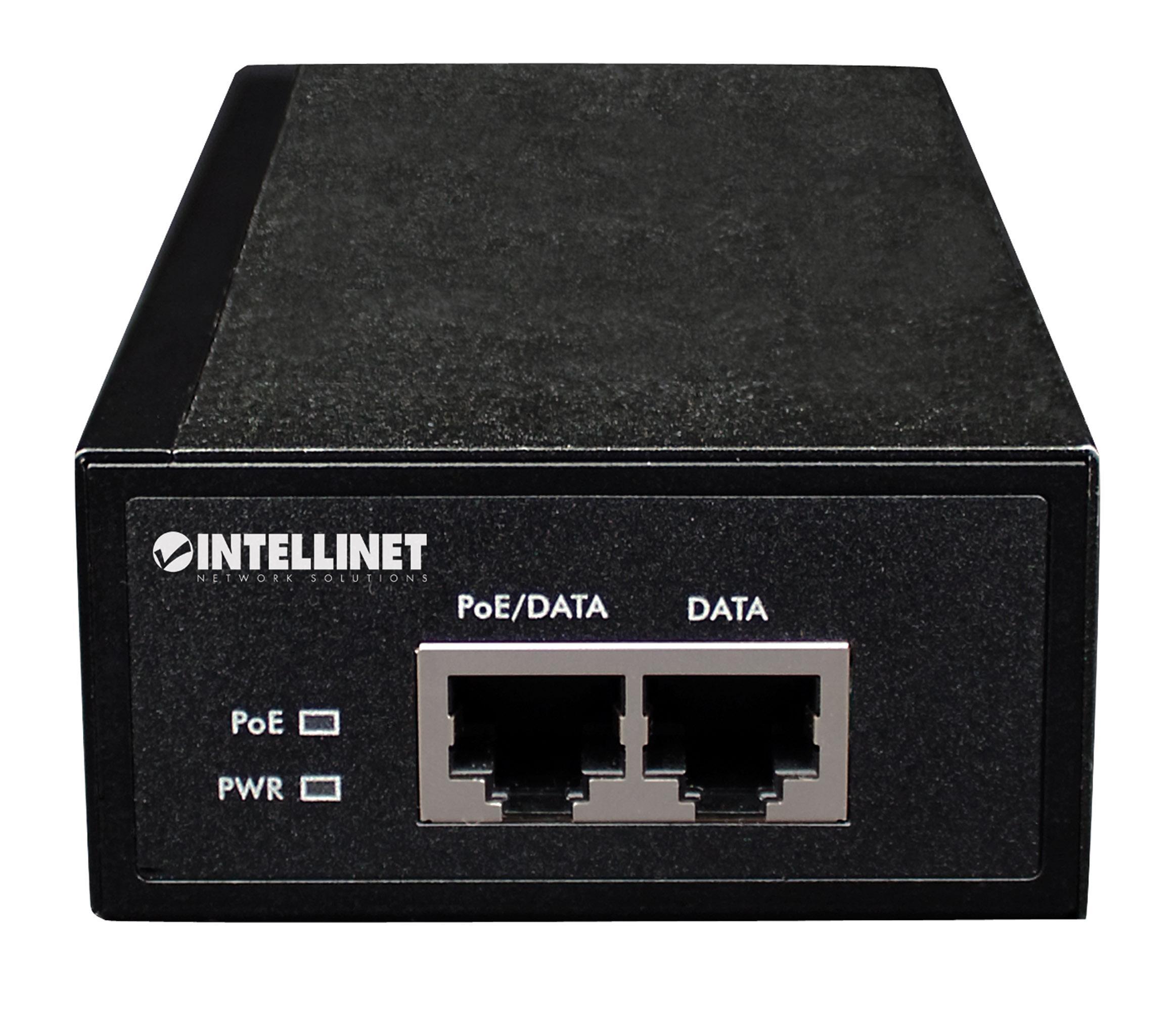

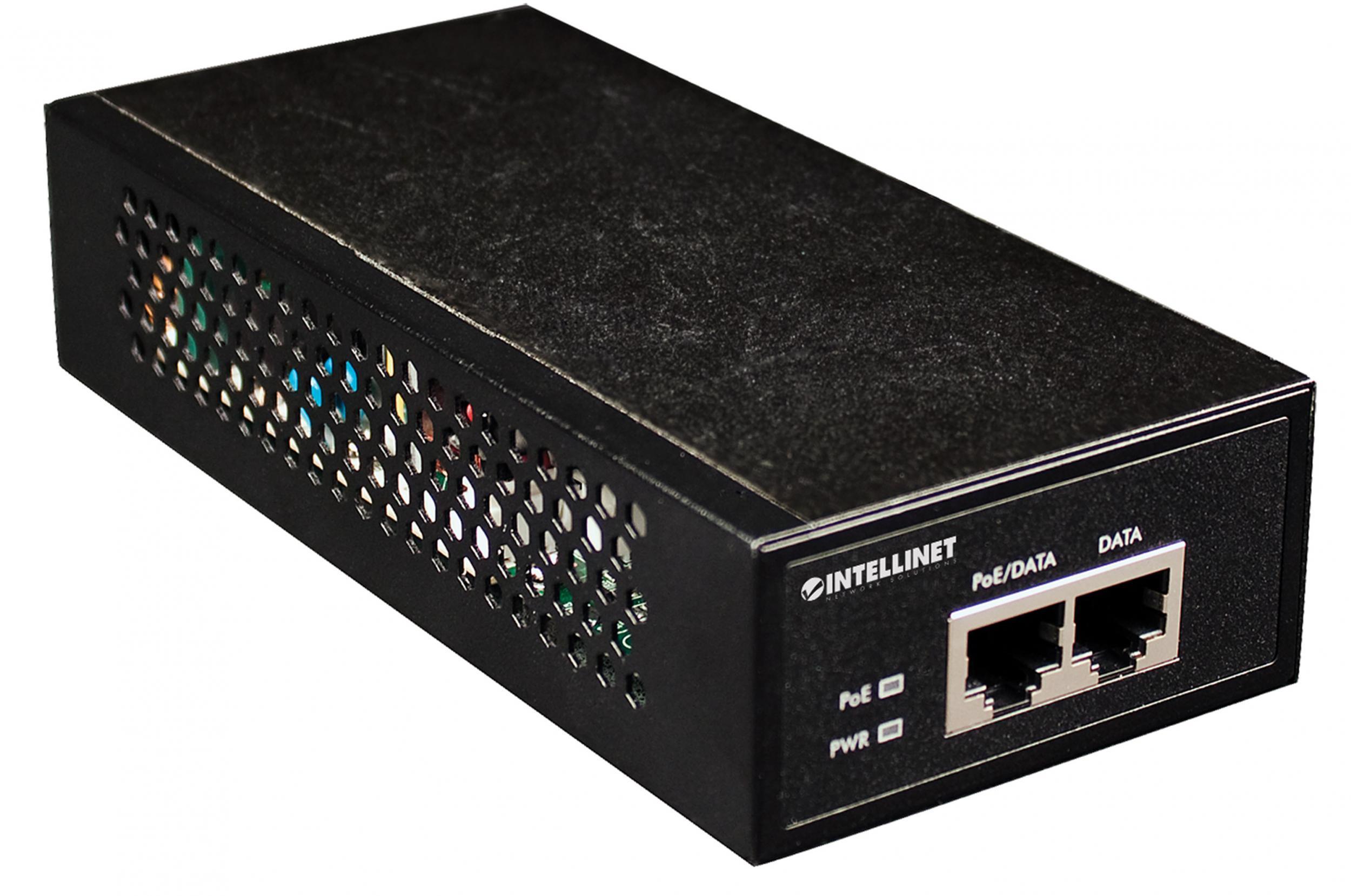

• Porte:

– 1 porta d ingresso RJ45 1000 Mbps

– 1 porta dati e alimentazione RJ45 1000 Mbps

– 1 connettore per alimentazione in ingresso per alimentatore esterno

• Funzioni di Protezione:

– Protezione contro il corto circuito per short GND

– Protezione contro sovraccarico per correnti superiori a 1.8 A

– Protezione da alto voltaggio per gli output oltre i 58 V

• Compatibilità – generale: tutte le periferiche PoE conformi IEEE 802.3at e IEEE 802.3af
• Certificazioni: FCC Class A Part 15, CE

Pinatura connettore RJ45 Input

• Pin 1: Rx+ (data receive)
• Pin 2: Rx- (data receive)
• Pin 3: Tx+ (data transmit)
• Pin 4: NC (not connected)
• Pin 5: NC (not connected)
• Pin 6: Tx- (data transmit)
• Pin 7: NC (not connected)
• Pin 8: NC (not connected)

Pinatura connettore RJ45 Output (Dati + Alimentazione)

• Pin 1: Rx+ (data receive) and feeding power [+]
• Pin 2: Rx- (data receive) and feeding power [+]
• Pin 3: Tx+ (data transmit) and feeding power [-]
• Pin 4: NC (not connected)
• Pin 5: NC (not connected)
• Pin 6: Tx- (data transmit) and feeding power [-]
• Pin 7: NC (not connected)
• Pin 8: NC (not connected)

LED

• PoE, Alimentazione

Potenza

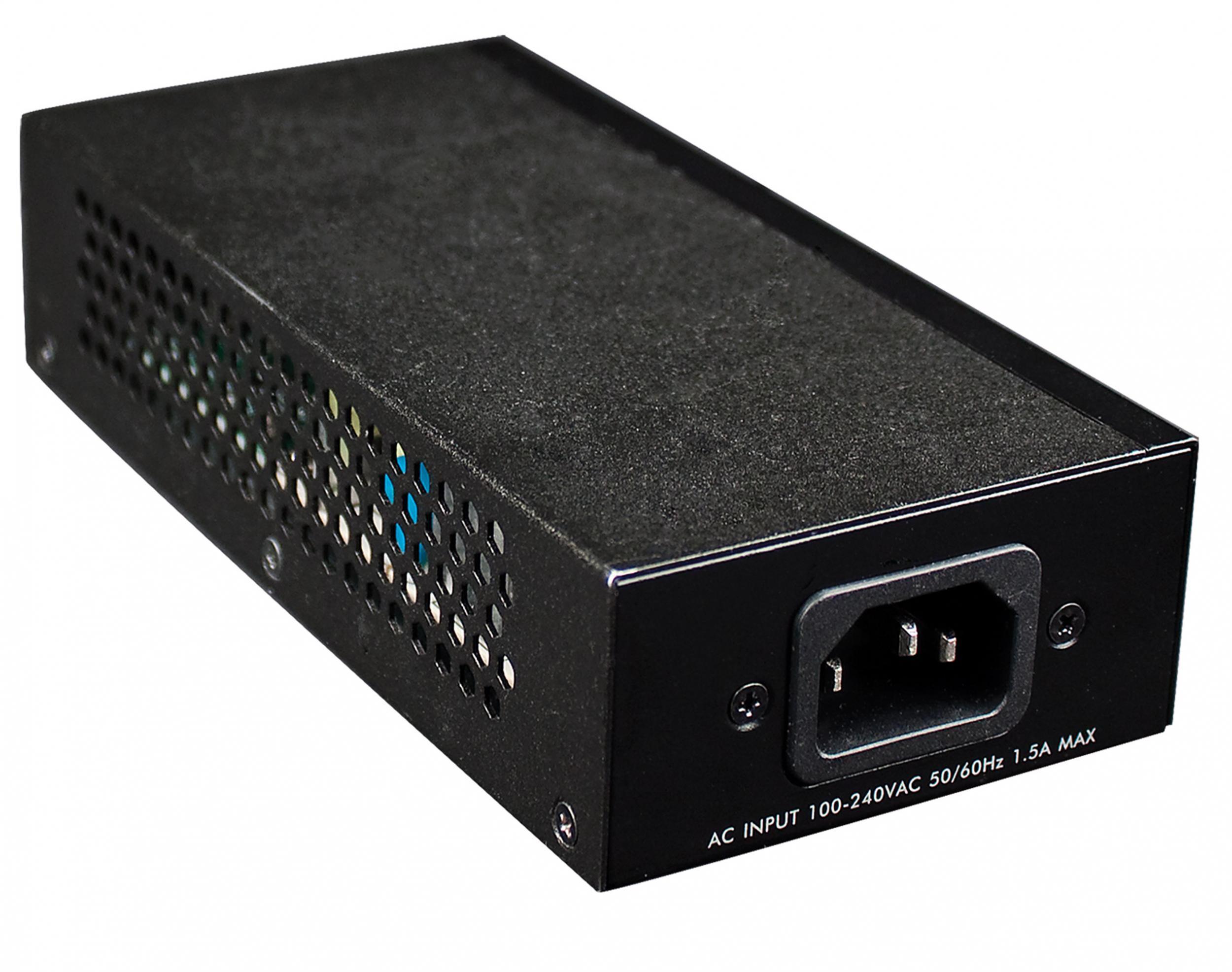

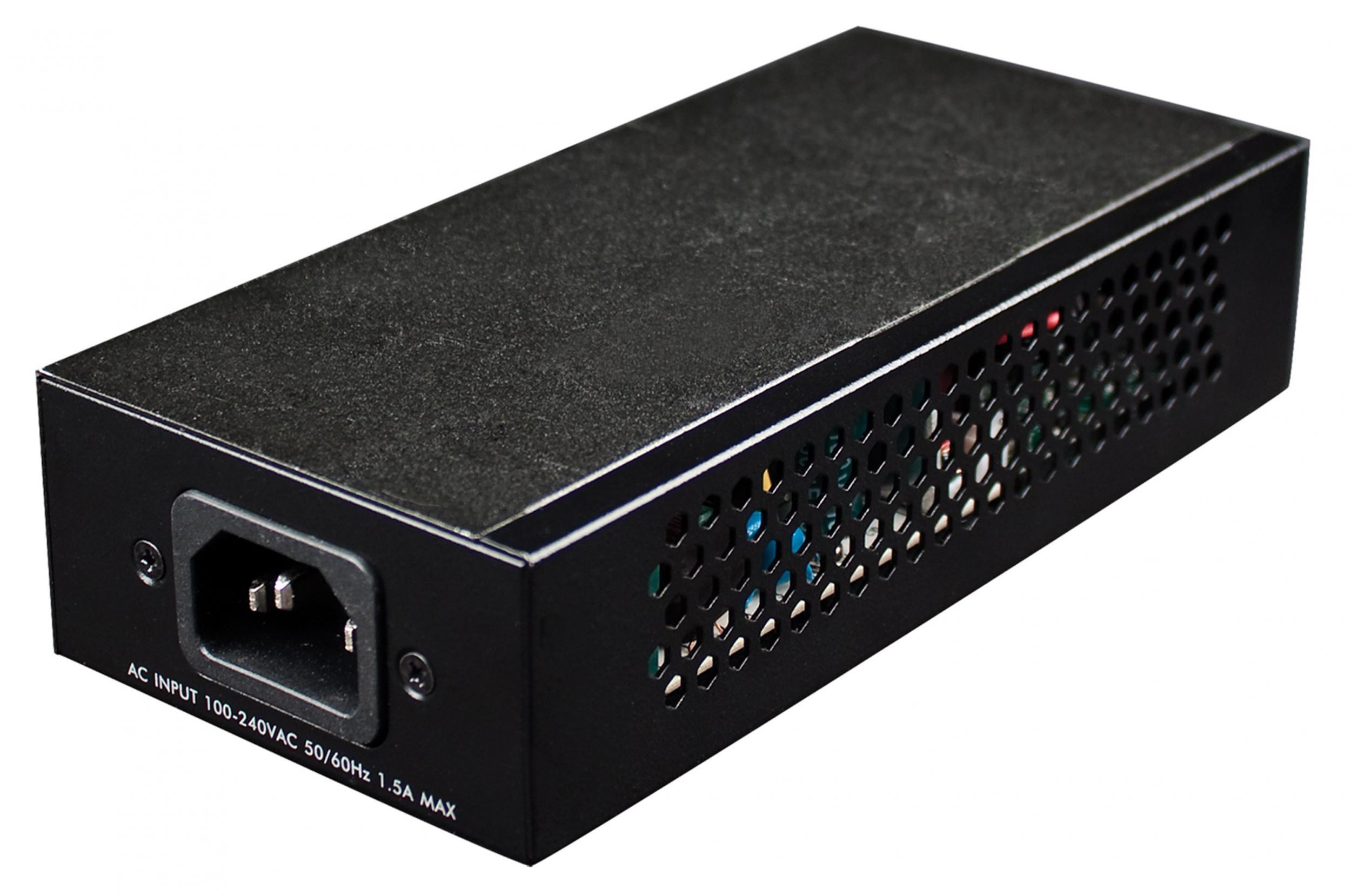

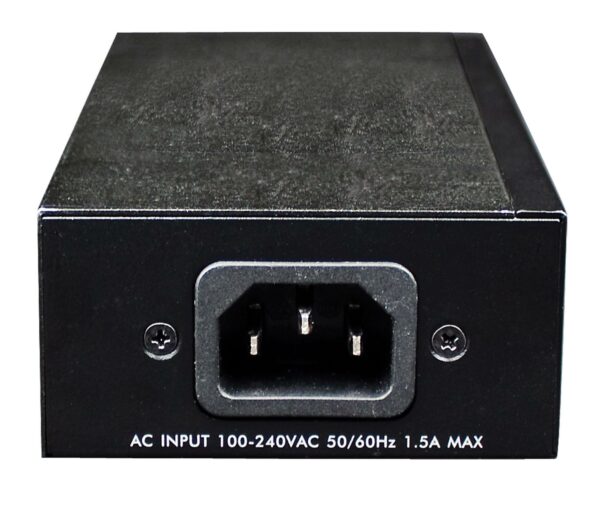

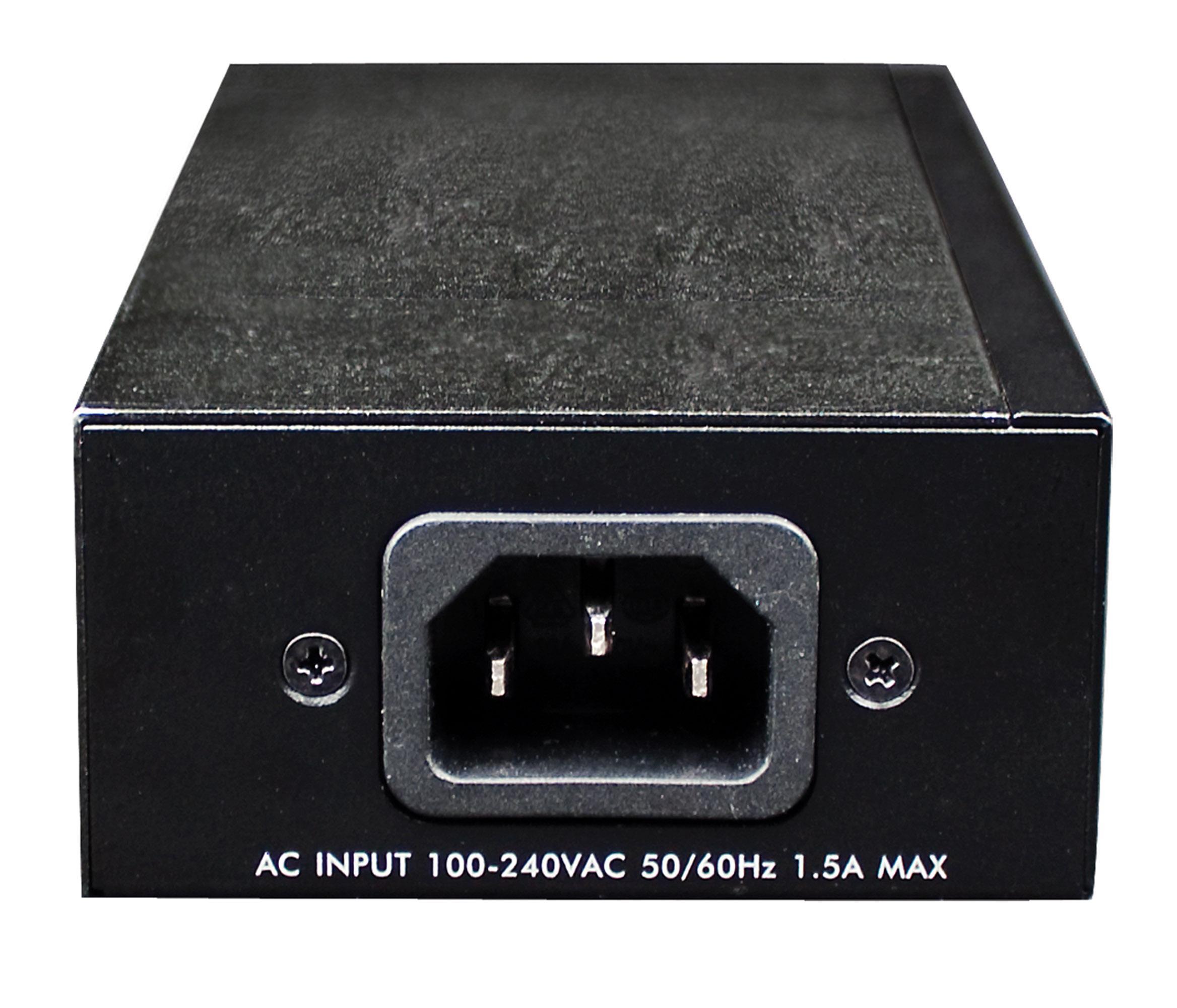

• Input: 100 – 240 V AC, 50 – 60 Hz
• Consumo energetico: 42 Watt (massimo)

Ambientali

• Struttura in metallo
• Dimensioni: 154 (L) x 72 (W) x 35 (H) mm
• Peso: 0,79 kg
• Temperatura d esercizio: 5 – 45°C (41-113°F)
• Umidità operativa: 10 – 90% RH, senza condensa
• Temperatura di stoccaggio: -20 – 55°C

Contenuto della confezione

• 1-Port Gigabit High-Power PoE Injector
• Cavo di alimentazione
• Materiale di installazione (2 viti e staffe a muro)
• Guida rapida all installazione
